Przekaźnik WiFi Shelly 1 Gen3 16A Bluetooth

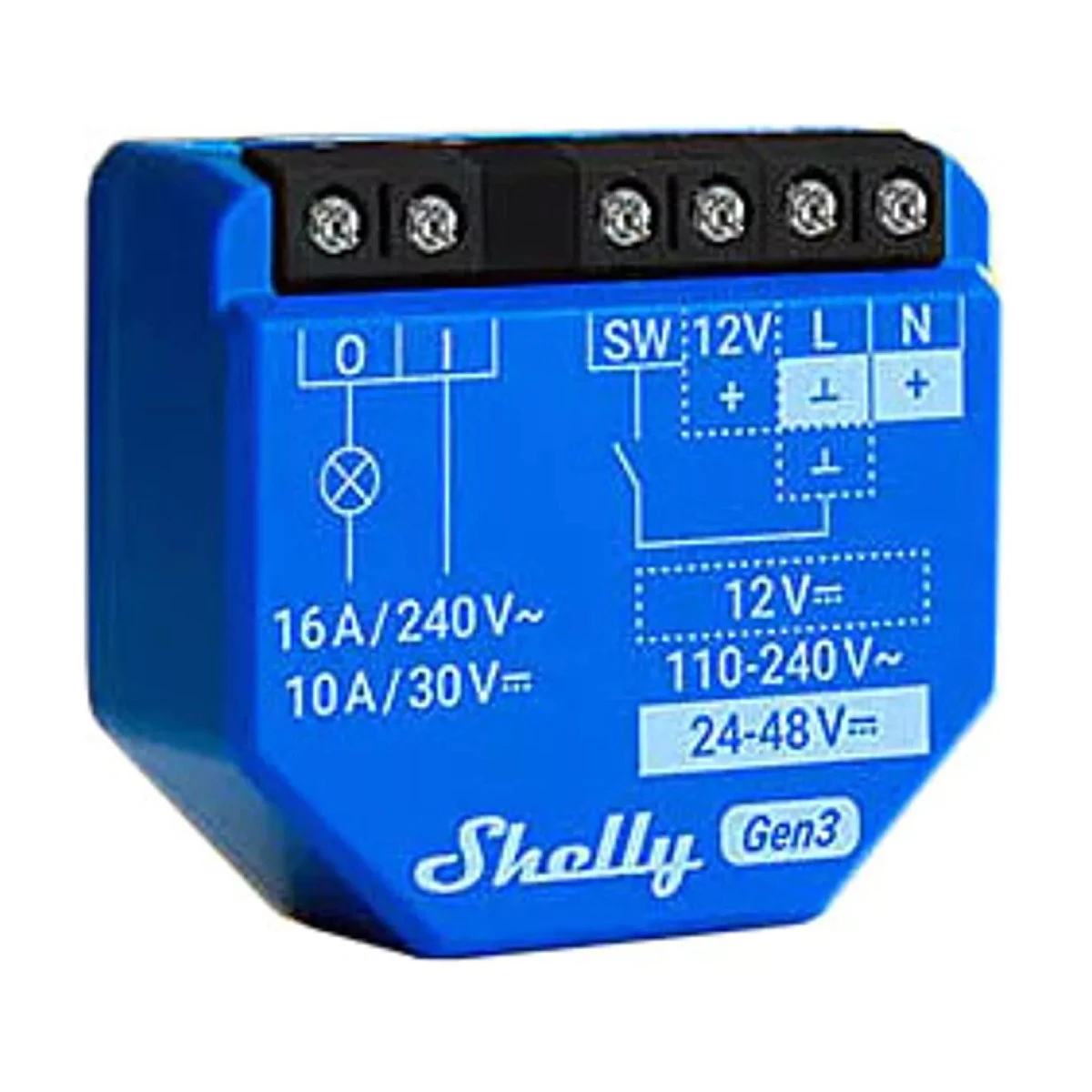

Shelly 1 Gen3 – inteligentny przekaźnik WiFi do automatyki domowej

Shelly 1 Gen3 to kompaktowy, jednokanałowy przekaźnik WiFi, umożliwiający zdalne sterowanie urządzeniami elektrycznymi w domu, biurze i instalacjach automatyki budynkowej. Dzięki bezpotencjałowemu stykowi przekaźnikowemu, maksymalnemu prądowi przełączania 16 A oraz obsłudze WiFi i Bluetooth oferuje szerokie możliwości inteligentnego zarządzania urządzeniami.

Moduł wyposażono w procesor ESP-Shelly-C38F, 8 MB pamięci Flash oraz możliwość integracji ze standardem Matter po aktualizacji oprogramowania do wersji 1.6.0 lub nowszej.

Urządzenie umożliwia sterowanie przez aplikację Shelly Smart Control, przeglądarkę internetową oraz kompatybilne systemy Smart Home. Kompaktowe wymiary pozwalają na montaż w standardowych puszkach instalacyjnych, za włącznikami i gniazdkami elektrycznymi.

Styk bezpotencjałowy – uniwersalne sterowanie urządzeniami

Shelly 1 Gen3 został wyposażony w niezależny styk bezpotencjałowy, nazywany również suchym stykiem.

Oznacza to, że obwód przełączany przez przekaźnik jest elektrycznie oddzielony od obwodu zasilania samego modułu.

Dzięki temu urządzenie może współpracować z różnymi instalacjami sterowania, w granicach dopuszczalnych parametrów elektrycznych.

Rozwiązanie sprawdzi się podczas:

• Sterowania oświetleniem – zdalnego włączania i wyłączania światła

• Obsługi bram garażowych – sterowania kompatybilnymi napędami

• Automatyzacji ogrzewania – sterowania odpowiednimi zaworami i stycznikami

• Zarządzania nawadnianiem – uruchamiania instalacji podlewania

• Sterowania urządzeniami elektrycznymi – automatycznego włączania i wyłączania odbiorników

• Integracji z automatyką – sterowania kompatybilnymi wejściami urządzeń

Maksymalny prąd 16 A – obsługa różnych odbiorników

Przekaźnik obsługuje prąd przełączania do 16 A przy napięciu 240 V AC dla odpowiednich obciążeń rezystancyjnych.

W instalacjach prądu stałego maksymalny prąd przełączania wynosi 10 A przy napięciu 30 V DC.

Dzięki temu moduł można stosować w odpowiednio dobranych obwodach oświetlenia, ogrzewania oraz automatyki.

W przypadku obciążeń indukcyjnych lub pojemnościowych producent zaleca zastosowanie odpowiedniego układu tłumiącego RC Snubber. Dobór zabezpieczeń i obciążenia powinien uwzględniać charakter podłączonego urządzenia.

WiFi – zdalne sterowanie bez dodatkowej centrali

Shelly 1 Gen3 łączy się bezpośrednio z siecią WiFi 2,4 GHz, dzięki czemu nie wymaga dodatkowej centrali sterującej do podstawowej obsługi.

Po podłączeniu modułu do odpowiedniej sieci można zarządzać przekaźnikiem za pomocą aplikacji Shelly Smart Control.

Urządzenie umożliwia:

• Zdalne włączanie i wyłączanie podłączonych odbiorników

• Sprawdzanie stanu przekaźnika

• Tworzenie harmonogramów pracy

• Konfigurowanie automatycznych scenariuszy

• Zarządzanie ustawieniami urządzenia

Shelly 1 Gen3 może również działać lokalnie bez dostępu do internetu, korzystając z wbudowanego interfejsu WWW lub kompatybilnych integracji lokalnych.

Dostęp zdalny spoza sieci lokalnej wymaga odpowiednio skonfigurowanego połączenia internetowego.

Bluetooth 4.2 – łatwa konfiguracja i bramka BLE

Wbudowany moduł Bluetooth 4.2 z BLE ułatwia dodawanie urządzenia do systemu Shelly Smart Control.

Shelly 1 Gen3 może także pełnić funkcję bramki Bluetooth, przekazującej sygnały kompatybilnych urządzeń Shelly BLU do systemu automatyki.

Dodatkowo moduł oferuje funkcję wzmacniacza zasięgu WiFi, umożliwiając rozszerzenie komunikacji bezprzewodowej wybranych urządzeń IoT.

Matter – integracja z nowoczesnym Smart Home

Shelly 1 Gen3 obsługuje standard Matter po aktualizacji oprogramowania układowego do wersji 1.6.0 lub nowszej.

Matter umożliwia współpracę z kompatybilnymi ekosystemami inteligentnego domu, upraszczając integrację urządzeń różnych marek.

Dzięki temu przekaźnik można włączyć do rozbudowanego systemu automatyki budynkowej bez ograniczania się wyłącznie do jednej platformy.

Google Home, Alexa i SmartThings – sterowanie głosowe

Urządzenie współpracuje z popularnymi platformami inteligentnego domu, umożliwiając wykorzystanie kompatybilnych systemów automatyzacji oraz asystentów głosowych.

Obsługiwane integracje obejmują:

• Google Home – zarządzanie urządzeniami i sterowanie głosowe

• Amazon Alexa – uruchamianie kompatybilnych funkcji za pomocą poleceń głosowych

• Samsung SmartThings – integracja z systemem inteligentnego domu

• Home Assistant – obsługa przez odpowiednio skonfigurowane integracje

Dostępność poszczególnych funkcji zależy od konfiguracji systemu i zastosowanego oprogramowania.

Inteligentne harmonogramy – automatyzacja codziennych czynności

Shelly 1 Gen3 obsługuje do 20 harmonogramów, umożliwiając automatyczne sterowanie przekaźnikiem według ustalonych zasad.

Można skonfigurować urządzenie tak, aby:

• Włączało oświetlenie o określonej godzinie

• Wyłączało światło przed snem

• Uruchamiało podłączone urządzenia zgodnie z planem dnia

• Sterowało oświetleniem w zależności od wschodu i zachodu słońca

• Realizowało przygotowane scenariusze automatyki

Automatyzacja pozwala ograniczyć konieczność ręcznego obsługiwania urządzeń.

MQTT, KNXnet/IP i skrypty – zaawansowana integracja

Shelly 1 Gen3 obsługuje rozbudowane funkcje programistyczne i komunikacyjne, dzięki którym może współpracować z profesjonalnymi systemami automatyki.

Dostępne rozwiązania obejmują:

• MQTT – komunikację z systemami Smart Home

• KNXnet/IP – integrację z kompatybilnymi systemami automatyki budynkowej

• Webhooks – wyzwalanie akcji za pomocą adresów URL

• Skrypty – przygotowywanie własnych funkcji sterowania

• WebSocket – komunikację z aplikacjami

• HTTPS i TLS – obsługę bezpiecznej komunikacji

• UDP – wymianę danych w sieci

• Niestandardowe certyfikaty – dodatkowe możliwości konfiguracji

Urządzenie obsługuje do 20 webhooków, z możliwością przypisania maksymalnie pięciu adresów URL do każdego.

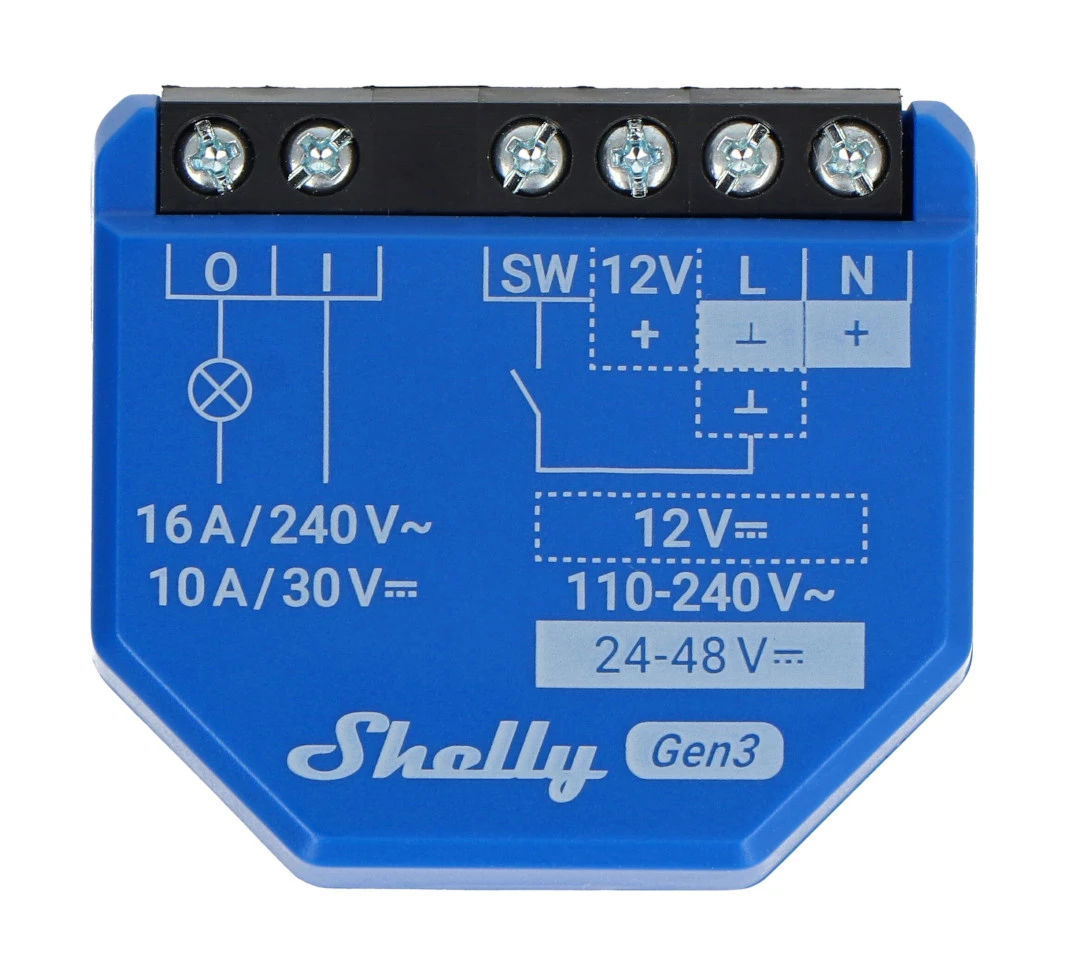

Różne warianty zasilania – elastyczna instalacja

Shelly 1 Gen3 może być zasilany napięciem przemiennym lub stałym, co zwiększa możliwości zastosowania w różnych instalacjach.

Dostępne warianty zasilania:

• 110–240 V AC – zasilanie z odpowiedniej instalacji elektrycznej

• 24–48 V DC – zasilanie prądem stałym

• 12 V DC stabilizowane – zasilanie niskonapięciowe

Możliwość zastosowania różnych napięć jest szczególnie przydatna podczas integracji modułu z automatyką bramową, sterownikami i systemami niskonapięciowymi.

Warto pamiętać, że napięcie zasilania modułu i parametry obwodu przełączanego przez suchy styk są niezależne.

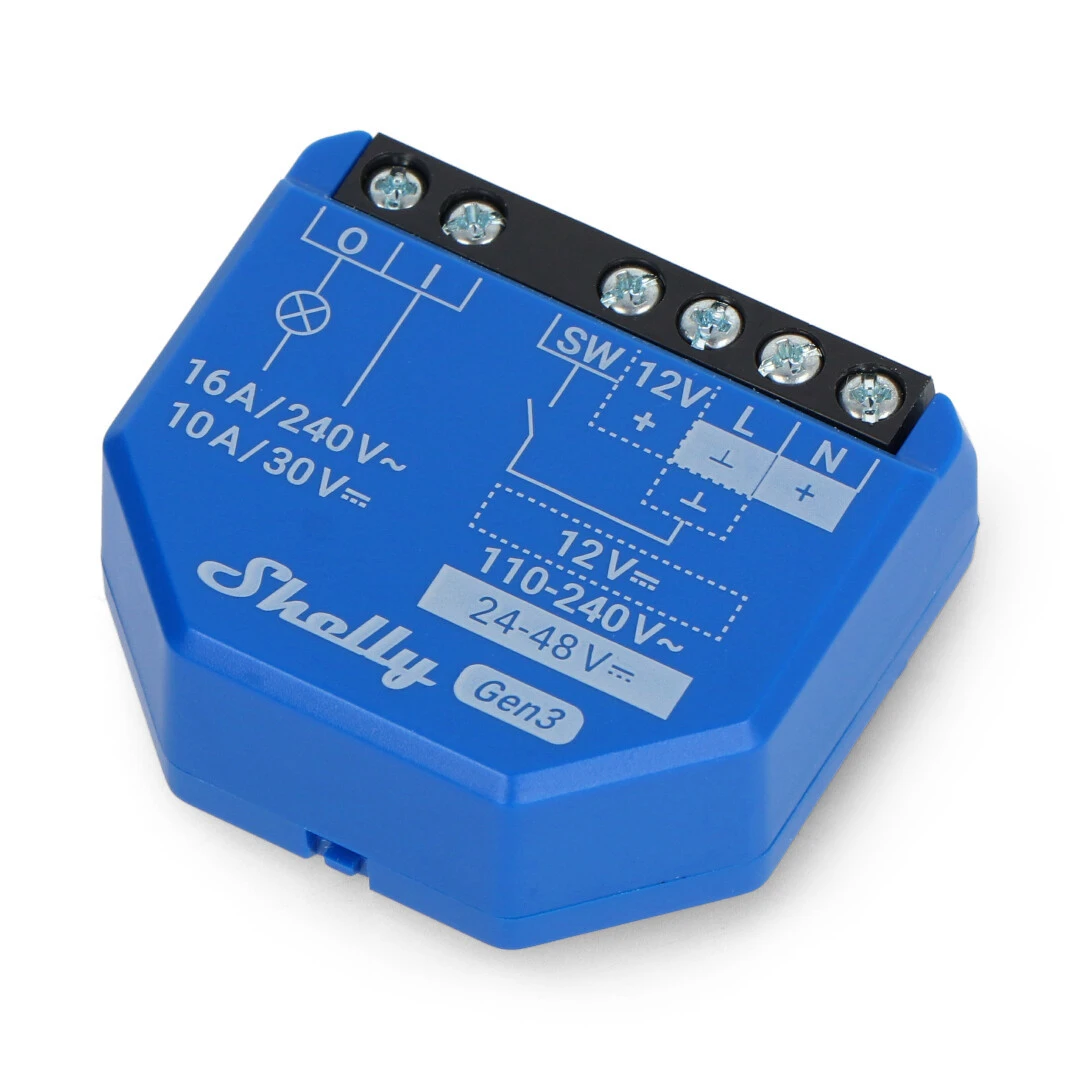

Kompaktowa konstrukcja – montaż w puszce instalacyjnej

Wymiary urządzenia wynoszą zaledwie 37 × 42 × 16 mm, a jego masa to 26 g.

Dzięki niewielkiej konstrukcji przekaźnik może być montowany w standardowych puszkach ściennych, za włącznikami oświetlenia lub gniazdkami elektrycznymi, pod warunkiem zapewnienia odpowiedniej przestrzeni i zgodności instalacji.

Zaciski śrubowe umożliwiają podłączanie przewodów o przekroju od 0,5 do 4 mm².

Zabezpieczenie przed przegrzaniem

Shelly 1 Gen3 wyposażono w wewnętrzny czujnik temperatury oraz zabezpieczenie przed przegrzaniem, wspierające bezpieczeństwo użytkowania.

Urządzenie pobiera mniej niż 1,2 W mocy, dzięki czemu jego własne zapotrzebowanie na energię jest niewielkie.

Producent przewiduje pracę w temperaturach otoczenia od -20°C do +40°C.

Najważniejsze zalety

• Jednokanałowy przekaźnik WiFi – inteligentne sterowanie urządzeniami

• Styk bezpotencjałowy – niezależne przełączanie obwodu

• Maksymalny prąd 16 A przy 240 V AC – obsługa odpowiednich obciążeń

• 10 A przy 30 V DC – możliwość przełączania obwodów prądu stałego

• WiFi 2,4 GHz – komunikacja bez dodatkowej centrali

• Bluetooth 4.2 BLE – wygodna konfiguracja i integracja

• Obsługa Matter – od wersji firmware 1.6.0

• Procesor ESP-Shelly-C38F – wydajny układ sterujący

• 8 MB pamięci Flash – zasoby dla oprogramowania

• Wzmacniacz zasięgu WiFi – dodatkowa funkcjonalność sieciowa

• Bramka Bluetooth BLE – współpraca z urządzeniami Shelly BLU

• Do 20 harmonogramów – automatyzacja pracy

• Obsługa MQTT i KNXnet/IP – rozbudowane integracje

• Skrypty i webhooki – konfiguracja własnych scenariuszy

• Google Home, Alexa i SmartThings – integracja ze Smart Home

• Zasilanie 110–240 V AC – współpraca z instalacją elektryczną

• Zasilanie 12 V lub 24–48 V DC – zastosowania niskonapięciowe

• Sterowanie lokalne – możliwość pracy bez internetu

• Zabezpieczenie przed przegrzaniem – dodatkowa ochrona

• Pobór mocy poniżej 1,2 W – niskie zużycie energii

• Kompaktowe wymiary – montaż w puszce instalacyjnej

Specyfikacja techniczna

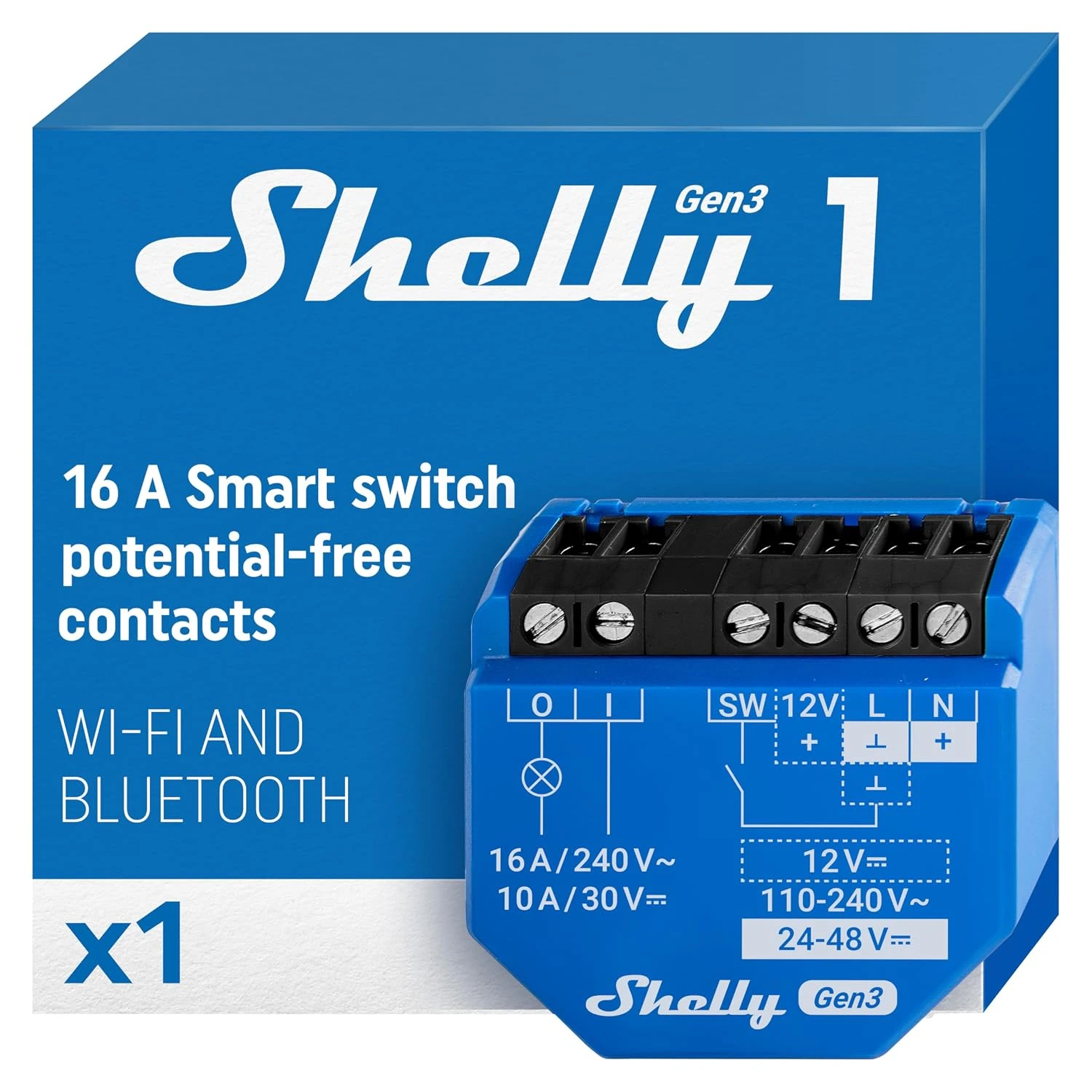

Zawartość opakowania

• Inteligentny przekaźnik Shelly 1 Gen3 – 1 szt.
